3相4線式壁に取り付けられたアクティブハーモニックフィルター

三相壁に取り付けられたアクティブハーモニックフィルター（AHF）は、三相四wireシステムの高度な高調波緩和と電力品質の改善を提供します。 DSP+CPLDデジタルコントロールと3レベルのトポロジを使用して、正確な高調波電流補償を提供します。主な機能には、広い高調波フィルタリング範囲（2番目から50番目）、高いフィルタリングレート（最大95％）、スケーラビリティのモジュラー設計、ニュートラルラインフィルタリング機能が含まれます。さまざまな現在の評価（25A〜150A）および電圧レベル（220V〜690V）で利用可能なAHFは、要求の厳しい環境で安定した効率的な動作を保証します。

モデルの説明：

特徴：

●DSP+CPLDすべてのデジタルコントロールコア、3レベルのトポロジテクノロジー、高度な高調波検出アルゴリズム、およびPWM制御戦略を使用して、高調波電流の正確な補償を実現します。
●複数のモジュールの並列接続を容易にするモジュラー設計を採用し、スペースがほとんどなく、維持が簡単です。
●独立した空気ダクトと独立した倉庫の構造設計により、機器の安定した動作が保証されます。
●2〜50のハーモニクスの広範囲の高調波で高調波をフィルタリングし、同時に三相のバランスの問題を解決できます。
●高調波ろ過速度が高くなっています。容量が許せば、高調波電流ろ過速度は95％になります。 100％電流制限出力を設定して、機器の長期的な安定した動作を確保します。

アプリケーション：

多様なアプリケーションで電力品質を維持するためには、3相4線式壁に取り付けられたアクティブハーモニックフィルターが不可欠です。

● データセンター：敏感な機器を保護し、途切れない操作を確保します。
● 病院：重要な医療システムに清潔で信頼できる電力を提供します。
● 産業環境：石油化学、医薬品、鋼、半導体の製造における電力品質と効率の向上。
● テキスタイルと軽い産業：高調波の歪みを最小限に抑え、運用効率を改善します。
● 再生可能エネルギーシステム：再生可能エネルギー源の安定したグリッド接続を促進します。

3相4線式壁に取り付けられたアクティブハーモニックフィルターは、幅広いアプリケーションにわたって電力品質を最適化するための堅牢で適応性のあるソリューションを提供します。

技術的なパラメーター：

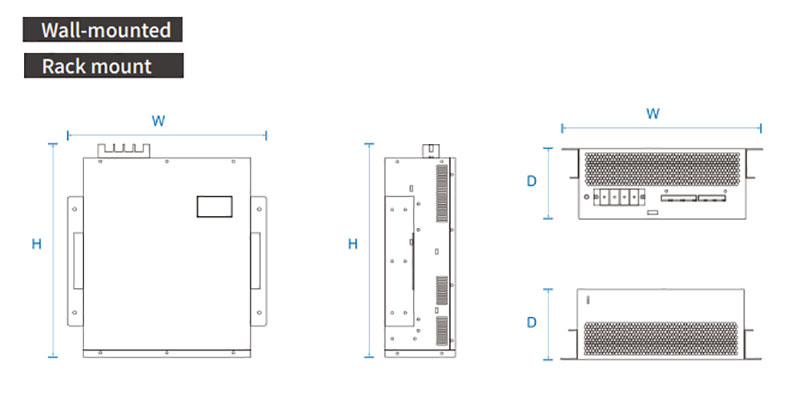

モデルと仕様：
